紫外激光切割機：破解聚酰亞胺薄膜切割難題的“最優解”
在柔性電子、5G通信、新能源汽車與航空航天等高端制造領域，聚酰亞胺（Polyimide，簡稱PI）薄膜憑借其卓越的耐高溫性能（長期使用溫度-269℃至400℃）、優異的電氣絕緣性（體積電阻率>101?Ω·cm）和突出的機械強度（拉伸強度≥150MPa），被譽為“黃金薄膜”。然而，正是這種卓越的穩定性，給精密加工帶來了極大挑戰。
傳統模切方式不僅精度低、毛刺多，且單套模具成本高達5萬元以上，難以應對日益復雜的設計變更；而紅外或綠光激光加工因熱效應顯著，熱影響區往往超過50μm，極易導致切割邊緣碳化、熱變形甚至分層失效。紫外激光切割機憑借其“冷加工”、高精度、低熱影響的獨特優勢，正在成為PI薄膜切割的行業公認最優解。
一、PI薄膜加工痛點：碳化與精度的兩難困局
PI覆蓋膜在FPC中承擔著保護銅箔、阻焊絕緣的關鍵作用，需根據線路設計在特定位置進行“開窗”切割。但在實際加工中，熱積累效應是首要挑戰——傳統加工方式導致材料局部溫度可達300℃以上，瞬時高溫超過400℃時更易導致邊緣碳化，透光率從90%驟降至70%以下。碳化的本質是PI材料高溫分解后以碳元素為主，由于碳具有導電性，切割邊緣的碳化殘留會使后續電子元器件發生微短路，直接拉低產品良率。
與此同時，電子產品正朝著更輕、更薄、更高密度的方向狂奔。傳統模切方式不僅精度難以達標（加工精度約為±100μm），且每更換一次產品設計就需要重新開模，在時間和費用上嚴重拖累企業競爭力。行業迫切需要一種無接觸、高精度、低熱影響的新型加工方案。
二、為什么是紫外激光？——355nm的“冷加工”革命

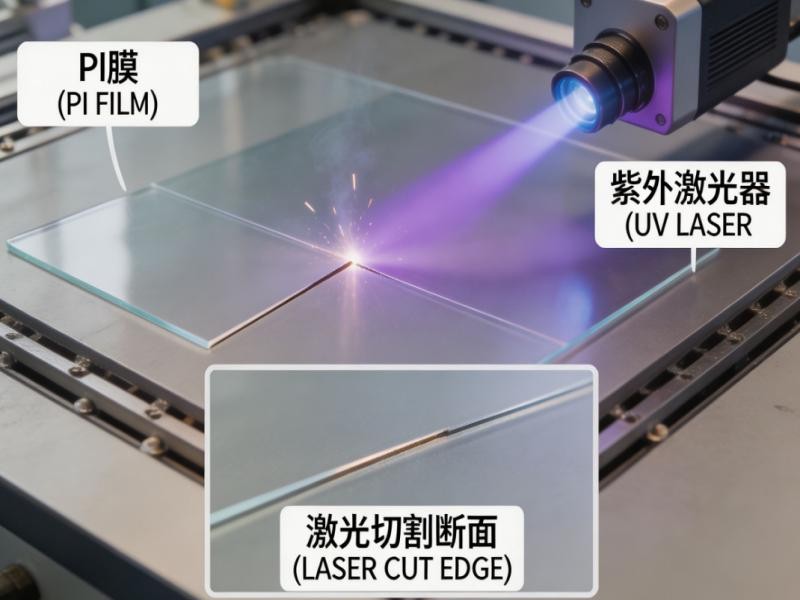

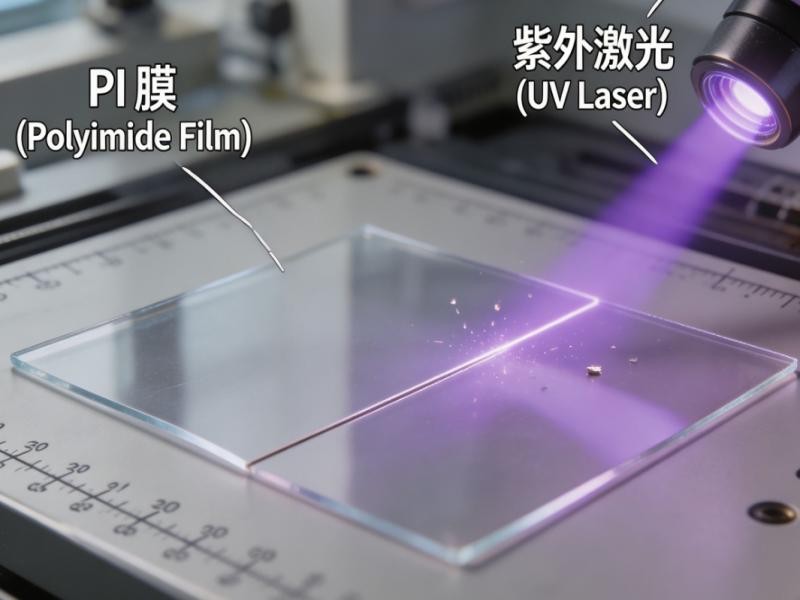

當前應用于PI膜切割的紫外激光切割機，主要采用波長為355nm的納秒級或皮秒級固體紫外激光器。相較于1064nm紅外激光，355nm紫外激光擁有更高的單光子能量（3.49eV），足以直接打斷PI膜中C-C鍵（鍵能3.45eV）和C-N鍵（鍵能3.17eV），實現以光化學作用為主的“冷”加工。
更短的波長還帶來了更小的聚焦光斑——聚焦光斑直徑可控制在5-20μm，配合視覺定位系統可實現±0.01mm的定位精度。紫外激光切割機可將熱影響區嚴格控制在10μm以內，基本消除碳化現象。對于要求更高的場景，紫外皮秒激光切割機（脈沖寬度壓縮至皮秒級別）更可將熱影響區降至5μm以內，熱擴散距離＜10μm。
實測數據對比：
對比維度 | 傳統模切 | 紅外激光 | 紫外激光切割機 |
切割精度 | ±100μm | ±50μm | ±10μm |
熱影響區 | — | ≥50μm | ≤10μm |
邊緣碳化 | 嚴重 | 明顯 | 基本消除 |
模具成本 | 5萬+元/套 | 無 | 無 |
良品率 | 70-80% | 80-85% | 95-98% |
三、真實案例：紫外激光切割機如何賦能精密制造
案例一：FPC覆蓋膜開窗——良品率從75%躍升至98%
在柔性電路板（FPC）制造中，覆蓋膜開窗的精度直接決定后續元器件貼裝的良率。某電子制造企業此前采用傳統模切工藝加工30μm厚度PI覆蓋膜，長期受困于邊緣毛刺和碳化問題，良品率僅75%。引入鑫鐳激光紫外激光切割機后，通過355nm紫外激光的“冷加工”特性與高精度CCD視覺定位系統（定位精度±0.01mm），實現了±10μm的孔位精度，邊緣光滑無毛刺、無碳化。實測數據顯示，良品率從75%提升至98%，單班次產能提高40%，年節省生產成本超200萬元。
案例二：消費電子FPC切割——碳化率從8%降至0.3%以下
某深圳頭部消費電子企業，此前采用傳統激光切割設備加工FPC產品，碳化率高達8%，報廢率居高不下。引入紫外皮秒激光切割機后，設備搭載進口紫外激光器（波長355nm），聚焦光斑直徑僅10μm，切割精度達±0.01mm。產品碳化率降至0.3%以下，切割效率提升30%，年節省生產成本超200萬元。該企業生產負責人表示：“這款設備的穩定性和加工精度完全匹配我們的量產需求，成為產能提升的關鍵設備。”
案例三：新能源汽車鋰電池隔膜——微孔加工效率提升5倍
在新能源汽車領域，鋰電池隔膜微孔的一致性直接影響電解液滲透效率。某動力電池龍頭企業在PI隔膜加工中采用紫外皮秒激光切割機，成功加工出直徑僅3μm的微孔陣列，孔間距精度控制在±5μm以內。實測數據顯示，電解液滲透率提升20%，電池循環壽命提升30%，生產效率提高50%以上。在FPC加工中，紫外皮秒激光設備更可實現50μm微孔陣列的精密加工，較傳統蝕刻工藝效率提升5倍，已廣泛應用于折疊屏設備的柔性基板生產。
四、鑫鐳激光：以紫外激光切割機賦能PI薄膜精密加工
作為一家集研發、制造、銷售、服務于一體的激光設備國家高新技術企業，深圳市鑫鐳創科自動化科技有限公司（品牌：鑫鐳激光） 深耕激光領域多年，旗下產品涵蓋光纖、紫外、二氧化碳激光切割機、激光打標機、激光焊接機及打孔機等十大類型三十余種工業設備。公司擁有40余項技術專利，產品廣泛應用于汽車制造、3C電子、醫療器械等領域。
在PI薄膜及FPC精密加工領域，鑫鐳激光的紫外激光切割機展現出顯著優勢：
1.高精度切割：聚焦光斑可小至微米級，切割精度達±10μm，滿足FPC覆蓋膜開窗、外型切割、輪廓切割及鉆孔等高精度加工需求；
2.無碳化加工：355nm紫外激光的“冷加工”特性將熱影響區控制在10μm以內，切割邊緣光滑無毛刺、無碳化、無溢膠；
3.無接觸式加工：避免傳統模切帶來的拉伸變形、壓傷等機械損傷，配合CCD視覺識別系統實現自動定位與高精度切割；
4.柔性應對設計變更：直接根據CAD數據導入即可完成切割，無需重新開模，切換產品型號僅需3分鐘，大幅縮短交貨周期；
5.定制化服務：支持根據客戶需求量身定制設備結構及加工方案，滿足不同厚度（5-200μm）、不同幅面PI薄膜的多樣化加工需求。
五、FAQ：關于紫外激光切割PI膜的常見問題
Q1：紫外激光切割PI膜會產生碳化嗎？
A：紫外激光（波長355nm）采用“冷加工”原理，通過高能光子直接打斷PI膜的化學鍵而非依靠熱效應氣化材料，熱影響區可控制在10μm以內。配合優化的激光功率與掃描速度參數，可實現無碳化切割。對于厚度25μm以下的超薄PI膜，紫外皮秒激光切割機更可將熱影響區控制在5μm以內。
Q2：紫外激光切割機能加工多厚的PI膜？
A：紫外激光切割機可適配5-200μm厚度的PI膜加工。通過調節激光功率（1-50W）和掃描速度（50-500mm/s），從0.02mm超薄PI膜到1mm厚PI復合膜均可實現精準加工。
Q3：與傳統模切相比，紫外激光切割的成本優勢在哪里？
A：傳統模切需單獨開模，單套模具成本可達5萬元以上，且加工復雜圖形時需頻繁換模（單次換模耗時超過2小時），模具無法二次回收利用。紫外激光切割機無需模具，直接導入CAD數據即可完成任意圖形切割，單頭雙工位設備支持卷對卷連續加工，切割速度可達200mm/s，較傳統工藝效率提升3倍以上。小批量訂單交付周期可從7天縮短至24小時。
Q4：紫外激光切割機會損傷FPC的銅層嗎？
A：不會。紫外激光可通過精確的能量動態調控，在去除PI覆蓋膜和膠層的同時不傷害金屬層。配合CCD視覺定位系統（定位精度±0.01mm），可確保加工精度，避免傷及銅底。
Q5：紫外激光切割機適合小批量多品種生產嗎？
A：非常適合。紫外激光切割無需模具，切換產品型號僅需3分鐘，支持任意圖形切割。尤其適合研發打樣和小批量多品種生產，研發打樣成本可降低60%。
結語
從智能手機到新能源汽車，從可穿戴設備到航空航天，聚酰亞胺薄膜的應用版圖正在不斷擴張。而與之相伴的，是對精密加工技術愈發嚴苛的要求。紫外激光切割機憑借其“冷加工”、高精度、低熱影響的獨特優勢，已成為PI薄膜切割的行業公認最優解。
鑫鐳激光將持續以技術創新為驅動，為精密電子制造行業提供更高效、更精準的紫外激光切割解決方案，助力中國智造邁向更高精度、更高質量的新臺階。
